Topologías de UPS:qué protege y qué no cada arquitectura
Cómo elegir entre respaldo económico, regulación automática y doble conversión en línea —y dónde entra la redundancia N+1—, con la línea real que Ingelmec representa e instala en Honduras.
Lo esencial en una página
Resumen ejecutivo
Un UPS es una arquitectura con nombre normativo. La clasificación de la norma IEC 62040-3 resume el desempeño en tres letras —VFI, VI o VFD— que indican si la salida depende o no de la entrada en voltaje y frecuencia [1]. Esa distinción define qué protege cada equipo: un respaldo básico cubre el corte total; la regulación automática de voltaje cubre huecos y sobretensiones; la doble conversión en línea, clasificada VFI-SS-111, aísla la carga de todo disturbio de entrada [1].
Este documento describe las tres topologías con lo que cada una protege y lo que deja pasar; añade la capa de redundancia (N+1, paralelismo, módulos) que convierte un equipo confiable en un sistema disponible; y mapea cada arquitectura a la línea que Ingelmec representa e instala en Honduras (Vertiv Liebert PSA5, PSI5, GXT5, APS, EXS e ITA2) [2], con rangos de capacidad y aplicación típica.
Letras de la clasificación IEC 62040-3 que resumen qué protege cada UPS
IEC 62040-3 [1]
Eficiencia en doble conversión del Liebert EXS; 99 % en modo ECO
Vertiv [1]
Unidades Liebert EXS en paralelo para redundancia o capacidad
Vertiv [1]
Caídas últimas con pérdida > USD 100,000; energía, causa nº 1
Uptime Institute [3]
Introducción
El problema, dimensionado

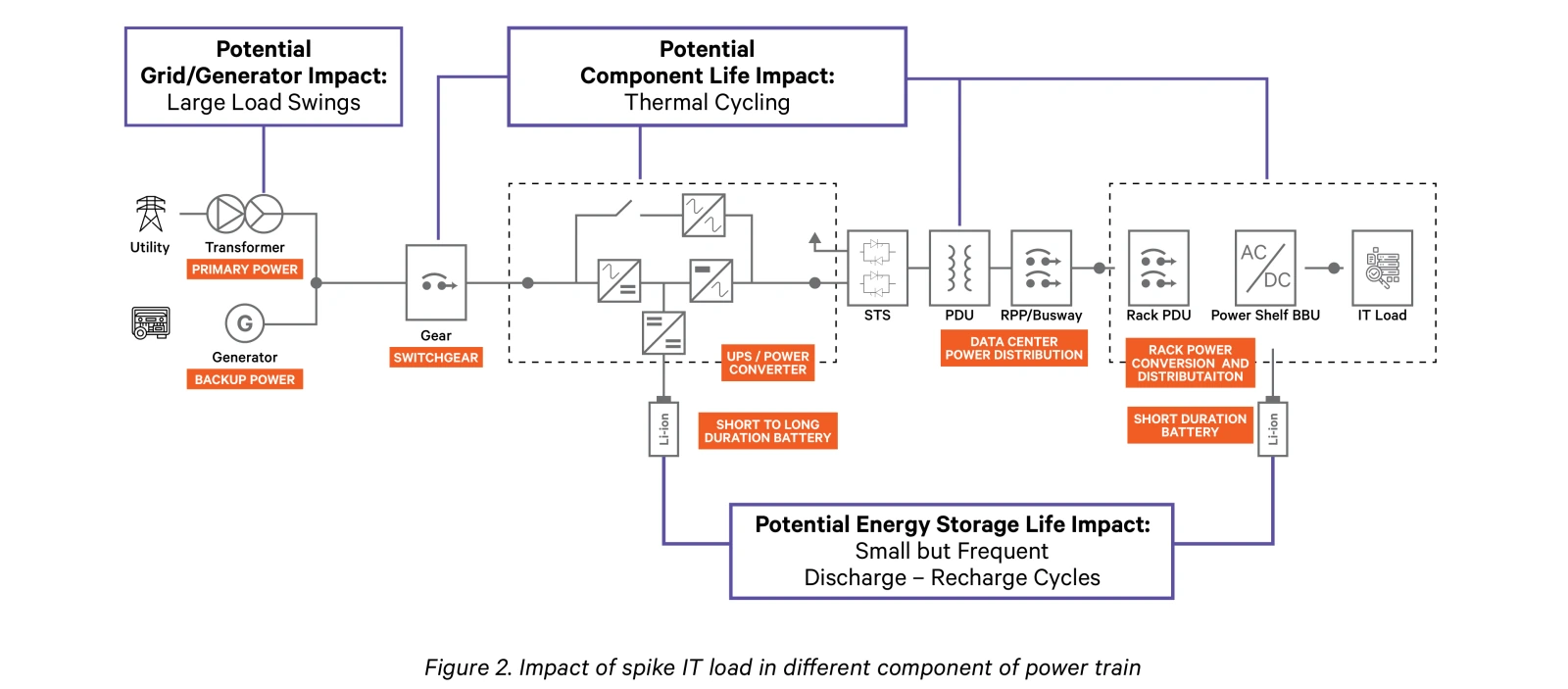

La red eléctrica entrega a un equipo de TI crítico una lista de eventos: interrupciones cortas y largas, huecos de décimas de segundo, sobretensiones por maniobras y rayos, ruido eléctrico de equipos vecinos y variaciones de frecuencia. Cada familia de disturbio encuentra distinta defensa según la topología; ninguna topología las cubre todas al mismo costo.
El error más frecuente es comprar el UPS correcto para otro problema: un interactivo de línea protegiendo un servidor con fuente sensible a distorsión; un respaldo básico sosteniendo un enlace que se reinicia con cada hueco; un doble conversión sobredimensionado alimentando cargas de respaldo. El presupuesto se optimiza cuando la topología sigue al disturbio medido y a la criticidad de la carga.
La dimensión del riesgo está publicada: los problemas de energía encabezan las causas de caídas serias y severas según Uptime Institute, el 54 % de los encuestados situó su última caída significativa por arriba de USD 100,000 —16 % por arriba del millón—, y cuatro de cada cinco caídas serias eran evitables con mejor gestión y configuración [3].
La topología sigue al disturbio medido, no al catálogo
Criterio Ingelmec, sección 4
Contexto
Las tres familias y sus límites
VFDrespaldo pasivo (offline)
La carga se alimenta de la red a través de un filtro básico; ante un corte, un conmutador traslada la carga a batería e inversor. Protege: el corte total. Deja pasar: variaciones de voltaje y frecuencia mientras hay red. Caso legítimo: cargas tolerantes —impresoras, equipos de oficina, accesos.
VIinteractivo de línea
Añade un regulador automático de voltaje (AVR) que corrige huecos y sobretensiones sin consumir batería. Protege: corte y variación de voltaje en rangos definidos. Deja pasar: la salida sigue a la red en frecuencia y forma de onda fuera del rango del AVR. Caso legítimo: cargas distribuidas con fuentes modernas y presupuesto acotado.
VFIdoble conversión en línea
La red alimenta un rectificador que carga baterías y alimenta un inversor que sintetiza la salida; la carga vive siempre del inversor, con un bypass estático para fallas o sobrecargas. Protege: corte, hueco, sobretensión, ruido, distorsión y frecuencia —certificado como VFI-SS-111 [1]. Costo: eficiencia plena de hasta 96.2 % (99 % en ECO) en el Liebert EXS [1] y precio por kVA superior.

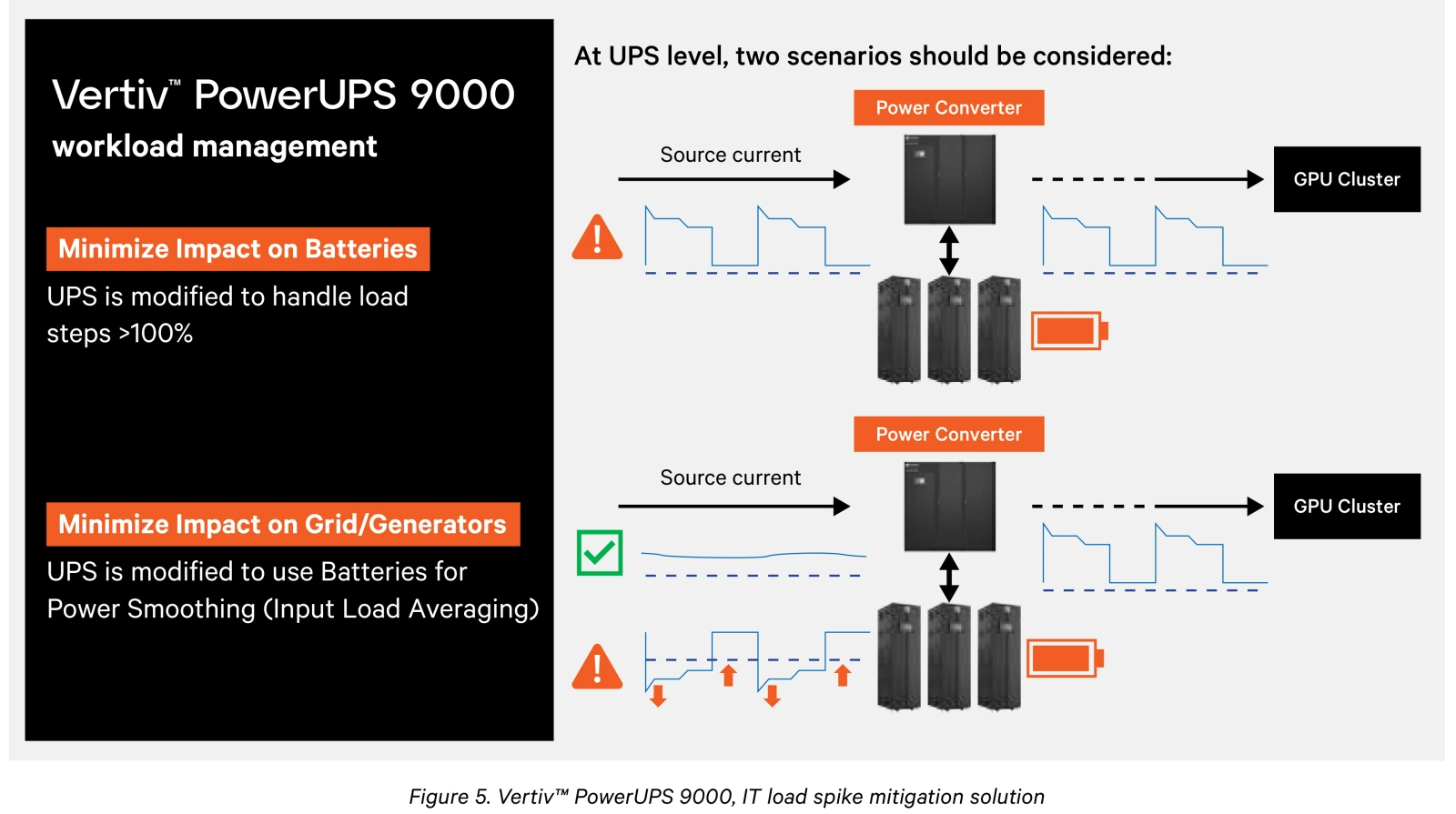

La capa de disponibilidad: N+1, paralelismo, módulos
Sobre la topología se monta la redundancia: paralelismo de unidades (el EXS acepta hasta 4 [1]), arquitecturas N+1 —un módulo o unidad más de los necesarios— y sistemas modulares que agregan capacidad por módulos (Liebert APM, 30–600 kW [1]). La redundancia cubre el mantenimiento: con N+1 usted retira un módulo con el sistema en operación; sin ella, cada mantenimiento es una ventana de riesgo.
| Disturbio | VFD (offline) | VI (interactivo) | VFI (doble conv.) |
|---|---|---|---|
| Corte total | Sí, con transferencia | Sí, con transferencia | Sí, sin transferencia: siempre en inversor |
| Hueco de voltaje | No | Sí, rango del AVR | Sí |
| Sobretensión sostenida | No | Sí, rango del AVR | Sí |
| Ruido eléctrico | Filtro básico | Filtro + AVR | Aislamiento del inversor |
| Distorsión / forma de onda | No | No | Sí: onda sintetizada |
| Variación de frecuencia | No | No | Sí |
| Clasificación IEC 62040-3 | VFD | VI | VFI-SS-111 [1] |
| Costo relativo por kVA | Bajo | Medio | Alto |
Fuentes: catálogo trifásico Vertiv [1]; catálogo Ingelmec [2].
Metodología
Cuatro datos para decidir
Ingelmec especifica la topología con cuatro datos, en este orden:
- Dato 1Registro de disturbios. Una semana de monitoreo de calidad de energía en el punto de instalación. Con registro, cada fila de la tabla 1 responde sí/no; sin registro, la especificación es una apuesta.
- Dato 2Criticidad de la carga. Costo por minuto u hora de interrupción. Con ese número, la diferencia de precio entre VI y VFI se evalúa contra pérdidas documentadas [3], no contra sensaciones.
- Dato 3Autonomía requerida. Minutos sin red hasta el restablecimiento o la entrada del generador. Define el banco de baterías, su espacio y su ciclo de reemplazo: el GXT5 escala con gabinetes externos [2]; los trifásicos aceptan banco común o distribuido [1].
- Dato 4Crecimiento y redundancia. Carga a cinco años y nivel de disponibilidad exigido. Si el sitio no admite ventanas de mantenimiento: N+1 desde el día uno, o espacio y tablero preparados para el segundo equipo [1].
Análisis con evidencia
La línea real, mapeada a aplicaciones
| Modelo | Topología | Capacidad | Aplicación típica |
|---|---|---|---|
| Liebert PSA5 | Interactivo de línea | Entrada | Equipos de oficina y cargas tolerantes [2] |
| Liebert PSI5 | Interactivo con AVR | 800–5,000 VA | Rack/torre en TI distribuida; onda sinusoidal pura en baterías [2] |
| Liebert GXT5 | Doble conversión | 500–3,000 VA | Servidores y cargas críticas monofásicas; autonomía escalable [2] |
| Liebert APS | Doble conversión | 5–20 kVA | Alta disponibilidad en sala TI mediana [2] |
| Liebert EXS | Doble conv. VFI-SS-111 | 10–20 kVA | Trifásico compacto; 4 en paralelo; 96.2 % / ECO 99 % [1] |
| Liebert ITA2 | Doble conversión | 5–20 kVA | Cargas trifásicas menores; rack o torre [2] |
| Liebert APM | Modular | 30–600 kW | Crecimiento y redundancia por módulos [1] |
Fuentes: Vertiv [1]; catálogo Ingelmec [2].

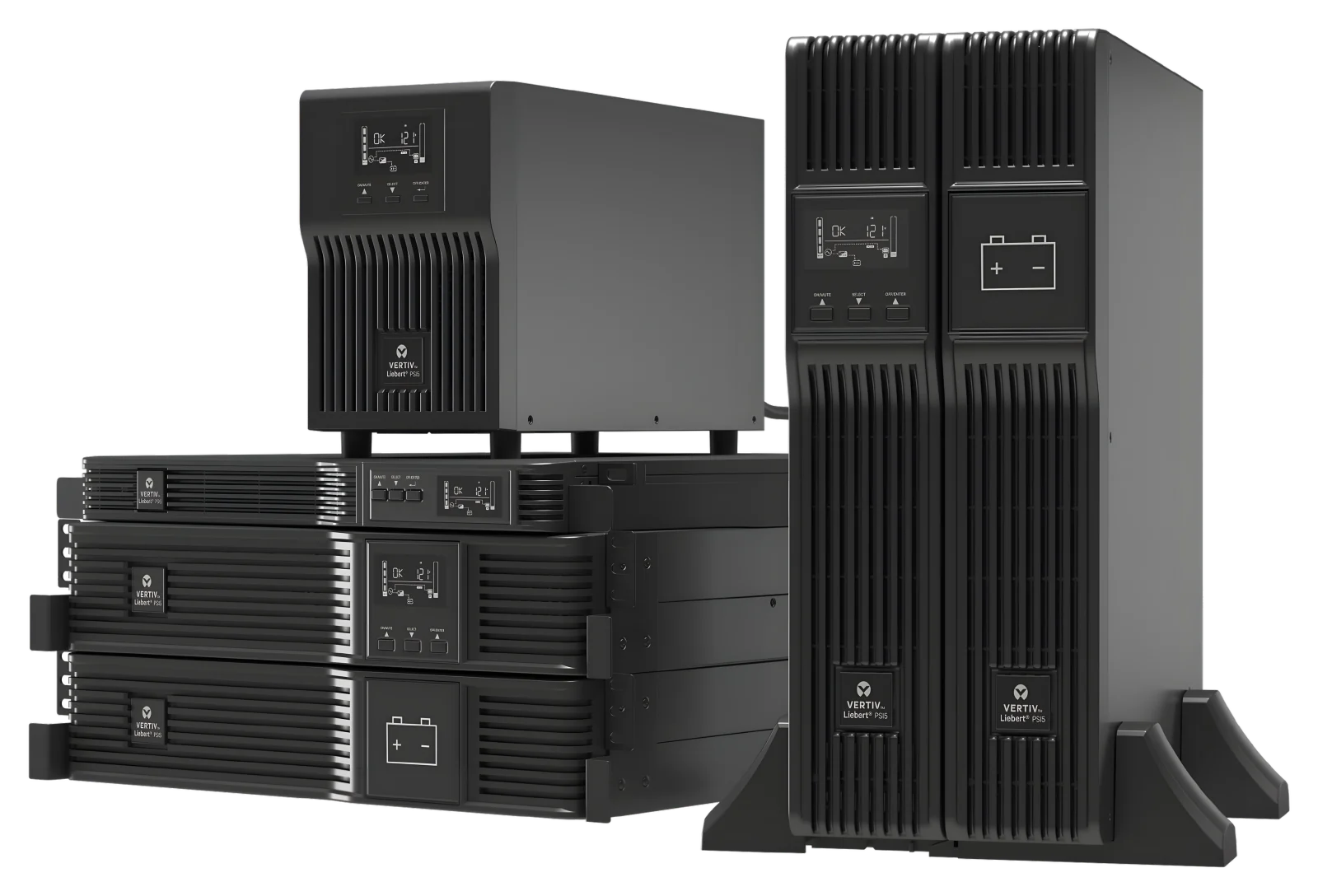

Liebert PSI5
Interactivo de línea (VI), rack/torre. Imagen: Vertiv, ficha técnica Liebert PSI5, 2026.

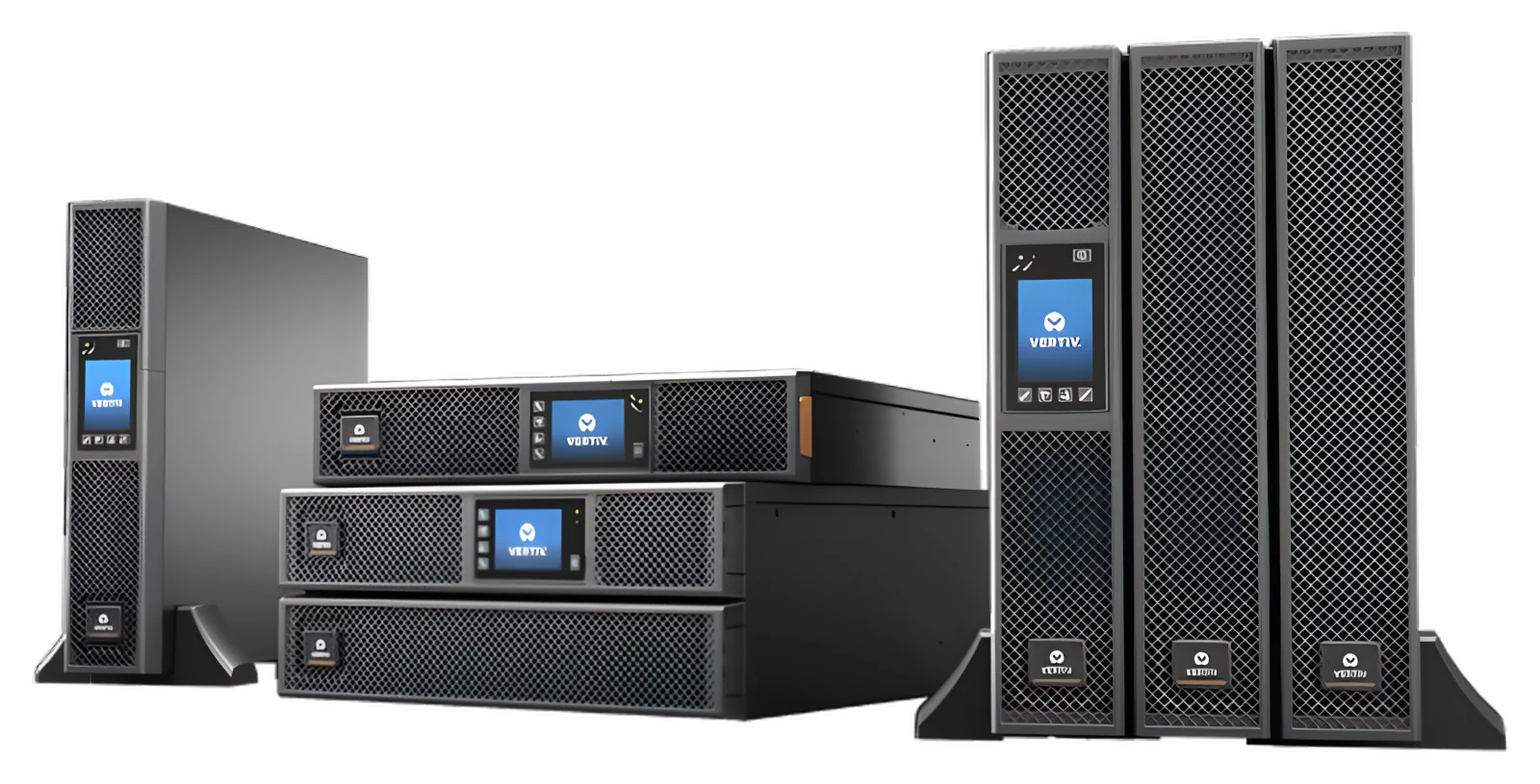

Liebert GXT5
Doble conversión (VFI), rack/torre. Imagen: Vertiv, folleto Liebert GXT5, 2026.
Liebert NXC
Trifásico de doble conversión, 30–200 kVA. Imagen: Vertiv, «Three-Phase UPS Catalogue», 2018.

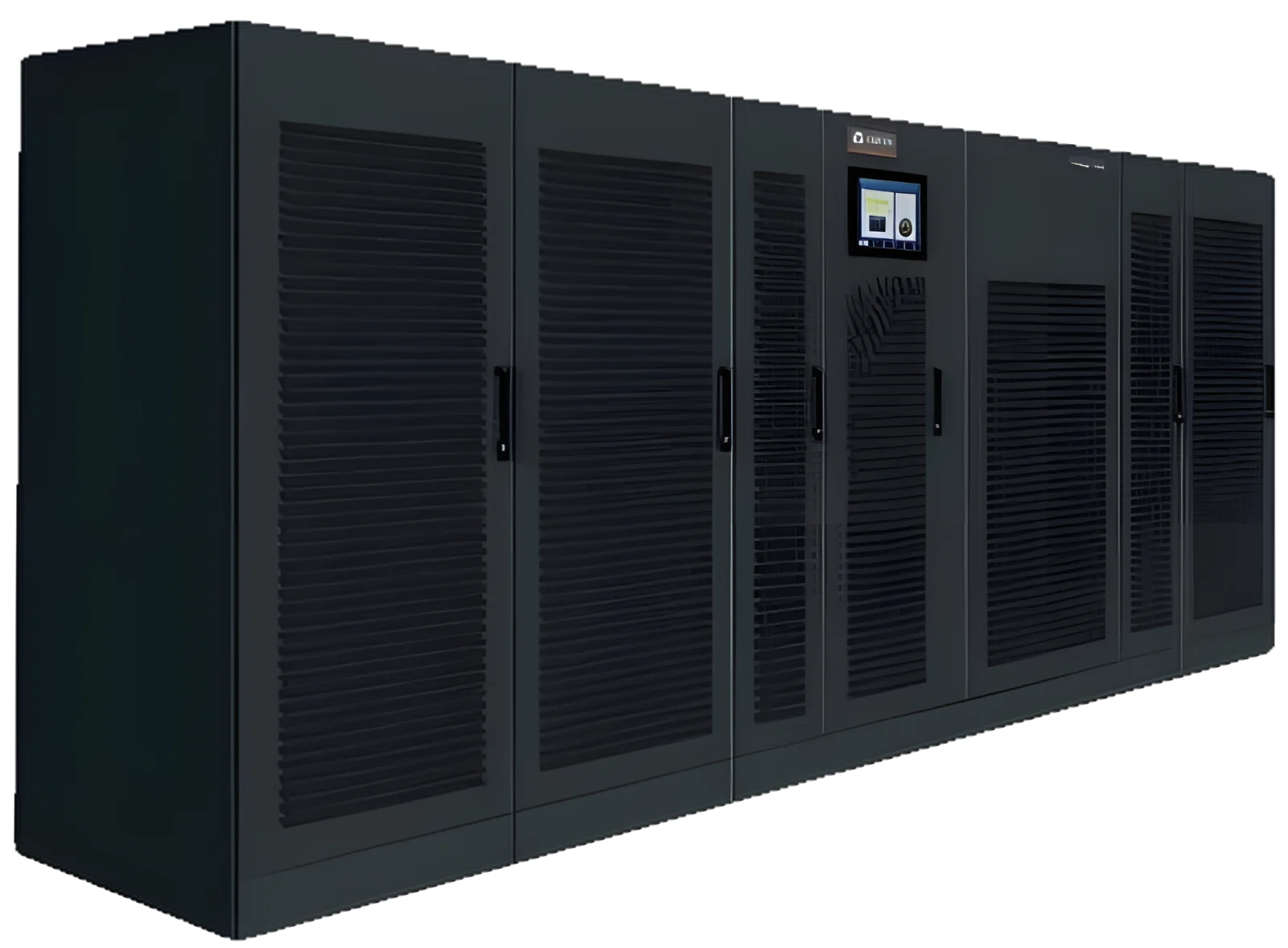

Liebert Trinergy Cube
Trifásico escalable, 150 kW–3.4 MW. Imagen: Vertiv, «Three-Phase UPS Catalogue», 2018.
Observación 1El salto de protección está entre PSI5 y GXT5
Ambos montan en rack o torre; ambos cubren el corte. La diferencia —AVR contra doble conversión— aparece en el disturbio que el registro de la semana detecte. Ese registro cuesta menos que la diferencia de precio entre las dos decisiones equivocadas.
Observación 2La eficiencia ya no es excusa
La penalización histórica de la doble conversión se redujo a 3.8 puntos en el EXS y a 1 punto en modo ECO [1]. El modo ECO —bypass de alta eficiencia con retorno al inversor ante disturbio— ajusta el balance en cargas estables con red sana.
Observación 3La redundancia es una decisión de espacio
El EXS paralela hasta cuatro unidades y el APM crece por módulos [1]; ambas rutas necesitan tablero, piso y ventilación previstos. Prever el espacio del segundo equipo cuesta metros de planeación; improvisarlo cuesta una parada.
La topología sigue al disturbio medido y a la criticidad de la carga.
La regla práctica, sección 1
Accionable
Seis recomendaciones
- Mida antes de especificar. Una semana de registro de calidad de energía en el punto de instalación define qué filas de la tabla 1 aplican a su sitio.
- Clasifique las cargas por criticidad y equipe por grupo. VFI para el núcleo (core bancario, historia clínica, control de planta); VI para lo distribuido (puntos de red, CCTV); VFD solo donde la caída es una molestia.
- Especifique la autonomía contra un escenario escrito. «Soportar X minutos hasta entrada de generador» o «sostener el cierre ordenado de Y sistemas»: el número define el banco de baterías.
- Reserve hoy el espacio y el tablero para N+1. Si el servicio no admite ventanas de mantenimiento, el segundo equipo debe tener lugar asignado desde el diseño eléctrico.
- Exija la clasificación IEC 62040-3 por escrito en la oferta. «UPS en línea» es marketing; «VFI-SS-111 según CEI EN 62040-3» [1] es una especificación verificable que compromete al proveedor.
- Contrate el mantenimiento con el que responde. Baterías, ventiladores y capacitores envejecen. Ingelmec mantiene la línea que instala: averías 24×7×365, respuesta menor a 24 horas, tres sedes [4].
Cierre
Conclusión
Las tres topologías existen porque las tres tienen trabajo legítimo. La pregunta correcta es cuál cubre los disturbios medidos de su sitio al costo que su criticidad justifica. La norma IEC 62040-3 da el vocabulario para exigirlo por escrito [1]; el catálogo da la evidencia de qué equipo cumple qué clase [1][2]; el análisis de caídas de Uptime Institute da la motivación económica [3]. Sobre esa base, la arquitectura se decide con datos —registro de disturbios, costo del minuto, autonomía, crecimiento— y la capa de disponibilidad convierte la protección en continuidad.
Ingelmec especifica, suministra, instala y mantiene esa capa en Honduras desde 1987, con departamento de ingeniería propio y la línea Vertiv representada localmente [4]. No vendemos cajas: cada UPS sale con dimensionamiento, puesta en marcha y un solo responsable.
Fuentes verificadas
Referencias
- 01
Vertiv, «Three-Phase UPS Catalogue» (EXS 10–20 kVA: VFI-SS-111 según CEI EN 62040-3, doble conversión 96.2 %, ECO 99 %, 4 unidades en paralelo; ITA2 10–20 kVA; NXC 30–200 kVA; APM 30–600 kW).
www.vertiv.com/4a6972/globalassets/shared/liebert-ups-catalogue-en.pdf - 02
Catálogo de productos Ingelmec — línea Vertiv (PSA5, PSI5 800–5,000 VA, GXT5 500–3,000 VA, APS 5–20 kVA, EXS, ITA2 5–20 kVA). ingelmec.com.
Documento interno o catálogo; sin URL pública - 03
Uptime Institute, «Annual Outage Analysis 2024» (resumen ejecutivo).
datacenter.uptimeinstitute.com/rs/711-RIA-145/images/2024.Resiliency.Survey.ExecSum.pdf - 04
Ingelmec, datos institucionales (2026): 1987, 39 años, 3 sedes, averías 24×7×365, respuesta < 24 h.
Documento interno o catálogo; sin URL pública
